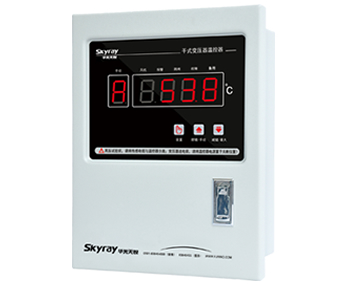

干式變壓器溫控儀

福州華光天銳光電科技有限公司為新式風冷干式變壓器而設計的新一代溫控儀，它采用生產的單片計算機為控制核心，結合先進的數據存貯技術設計而成，從使整個產品的性能邁上了一個新臺階。和傳統的模似與數字電路組成的溫度控制器相比，本儀器因采用高性能的微電腦的控制器，使所需電子元器件的數量減少一半以上，從而使本儀器的電路設計和結構設計大大簡化，這樣就極大提高了本儀器的運行可靠性。我公司生產的溫控儀，溫度設定只需通過面板上的幾個按鍵的設置就可實現，而且設定的參數在停電后永不丟失。本儀器還具有”黑匣子”功能，可記錄變壓器掉電時刻的三個線包繞組的溫度。在抗干擾方面，本儀器在設計上采用硬件和軟件相結合的抗干擾措施，共同監視溫控器的工作，從而達到了極強的抗干擾能力。在使用方面，本儀器還具有操作簡單、安裝方便、維護容易的特點。

干式變壓器溫控儀產品功能

	功能
	巡回檢測和濕示器度，超溫報警，超高溫自動跳閘，傳感器故障報警，不控制風機。
	巡回顯示溫度，控制風機啟停，超溫報警，超高溫自動跳閘，傳感器故障報警，故障信號輸出（選配）。
	C在3K130B型所有功能基礎上，增加485接口。
	在3K130B型所有功能基礎上，增加3路4-20mA的電流輸出功能，可以遠程傳輸溫度信號。

干式變壓器溫控儀技術參數

1、測溫范圍： -40℃-200℃ 2、測溫精度：±1℃

2、分辨率： 0.1℃ 4、工作電壓：AC170V～AC250V（50Hz）

3、功耗： ＜10VA 6、傳感器：三支Pt100鉑熱電阻 Φ3×30×900（引線）

4、繼電器觸點容量：有源單相風機：AC125V/20A或AC220V14A 超溫報警：AC125V/10A或AC220V /7A 故障報警： AC125V/10A或AC220V7A 超溫跳閘：AC125V/10A / AC220V /7A

5、儀表外形尺寸：260×200×80 嵌入開孔尺寸：230×180（mm）

6、抗干擾性能：符合JB/T7631-94標準 10、溫控器保險管：350V/1A或250V/2A

7、風機保險管：250V/5A或250V/10A 12、儀表重量：＜3kg

干式變壓器溫控儀產品功能介紹

1、具有三相線包溫度的巡回顯示和最高相溫度顯示切換功能。

2、可根據設定的開風機溫度和關風機溫度自動控制風機的開啟和關閉，保證干式變壓器在正常溫度下安全的工作。當三相線包溫度中的最高一相溫度超過開風機的設定溫度或在手機開風機的情況下，風機會開啟，同時面板上”風機”工作指示燈變亮。

3、具有超溫報警功能。當三線包溫度中的最高一相溫度超溫時，溫控器會發出蜂鳴報警、面板上”報警”燈亮，并通過主控板”超溫”的輸出端（11、12）輸出1個開關信號給遠距離的控制柜控制聲、光報警。

4、具有自動跳閘功能。當三相線包溫度中的最高一相溫度達到跳閘溫度時，溫控器會發出蜂鳴報警，面板上”跳閘”燈亮，并通過電源板”跳閘”輸出端（13、 14）輸出開關信號，切斷電源，保護干式變壓器。

5、傳感器故障時，面板”故障”指示燈會亮，箱內有蜂鳴報警，”故障”輸出端 （9、10）輸出一個開關信號，顯示器顯示X-HX或X-LO；X表示故障相位（HO表示 開路，LO表示短路）。若三相Pt100均出現故障，則同時啟動風機。故障報警信號 可通過消音鍵消除。（注意：在檢修故障時，應把溫控器電源切斷，檢修完后， 重新送電）。

6、可在面板上通過按鍵直接設定開啟風機溫度、關閉風機溫度、超溫報警溫度、 超高溫跳閘溫度、定時開風機時及本通訊編號，并且在停電后設置數據不會丟失 。

7、具有手動控制風機功能，可手動強制開風機。此功能也可作為測試風機功能用 。

8、風機控制型溫控制器具有定時開啟風機的功能，用戶可在面板上進行0-199個 小時任意設置（當設置0000時，表示取消此項功能），定時時間到達后，風機自 動運行2分鐘后停止。

9、本溫控器具有”黑匣子”功能，將斷電時刻三相溫度記錄在內存中，以備查詢 。

10、所有溫度設置均可通過面板上輕觸鍵直接設置。為防止閑雜人員設置，溫控 器設有密碼，只有密碼輸入正確才能設置，否則只能查看不能設置。?設置溫度范圍見下表：



溫度T	出廠設定溫度（℃）	可調溫度（℃）
風機關閉溫度T1	80	0-200
風機啟動溫度T2	100	0-200
超溫報警啟動溫度T3	130	0-200
超高溫跳閘啟動溫度T4	150	0-200
